1.抗张强度

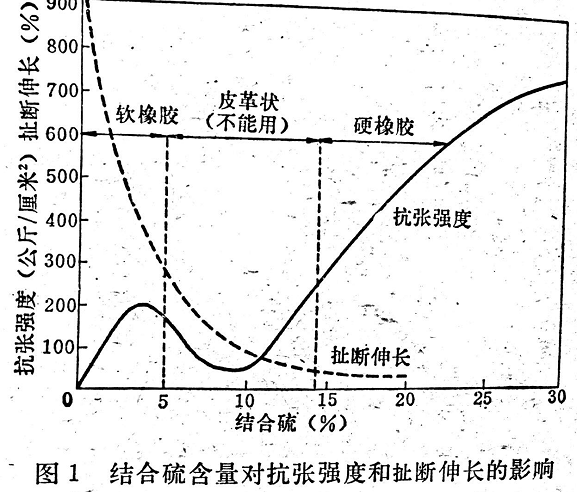

抗张强度与定伸强度和硬度不同，它不随交联键数目增加而不断上升。交联键数目增加时，抗张强度随之上升，达到一个适当的值后，如果继续交联（亦即产生过交联），它就开始急剧下降。然而有些类型的橡胶，由于交联密度增加，抗张强度也会再一次陡然上升，直到形成硬质胶。图1所示即为此种关系。因此，用抗张强度确定是否达到正硫化不如用定伸强度合适。为了力求测定抗张强度的准确性，还要注意有关测定技术的几个附加因素。
随着硫化胶硫黄含量的增加，抗张强度最初是上升的，继而达到所谓“皮革状态”时，抗张强度又下降，及至达到硬质胶状态时，抗张强度终于再次上升，其上升的水平即使在适当的条件下，也不同于软橡胶。好象到达皮革状态时硫黄含量增加并不继续进行交联，也好象硫黄为副反应所消耗，然而这是不可能的。由于分子链取向而产生的结晶化，可能在这里起了作用。在拉伸状态下，即使天然胶生胶的抗张强度也是相当高的。原因是橡胶由于结晶而变得比较坚固。取向或结晶化的影响也会在硫化胶中表现出来。例如，在拉伸时具有结晶现象的高聚物（如天然胶）不加补强剂也能制得有工业使用价值的硫化胶。反之，非结晶高聚物只有加入炭黑或浅色补强剂时硫化胶才有实用价值，其原因就在于此但加入大量硫黄时，结合到分子内的硫黄就阻碍橡胶取向，并因而降低橡胶拉
伸时变得比较坚强的能力。在没有取向结晶的橡胶中，因过交联而使抗张强度下降的程度就比较小。必须进一步加入硫黄，使链上所有能够交联的位置都已与硫黄结合，才能达到前所未有的强度，但扯断伸长难免大幅度下降。在这一阶段，抗张强度来自纯化学键，结晶现象不复存在。

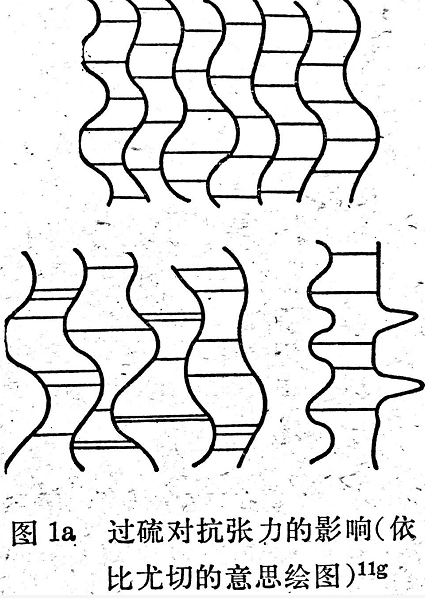

这种解释以前对天然胶是合理的，但无疑也有片面性；因为即使没有结晶趋势的橡胶（如丁苯胶和聚丁二烯橡胶）其抗张强度在过交联时也有下降。这种现象的产生是由于网络中发生了变化，并可根据比尤切（Bueche）的观点解释如下（见图1a）。如果交联相当多而又不规则，网络容易发生局部应变过度，而使单个链或交联键产生断裂，其余的链也因承受不住负荷而使材料损坏。
2.扯断伸长和永久变形
正如图1所示，扯断伸长随交联度增加而降低，并渐渐趋向于很小的值。
永久变形（如拉伸变形、压缩变形）也随着交联数增加而逐渐变小。所以需要永久变形特别低的产品往往要求提高交联度。交联度一般地与弹性成正比。
