在此反应中，Sx键当然在重新生成桥键之前产生断裂，此后即变短。在以桥键形式结合的硫链断裂过程中，硫黄活化机理起了作用。这里也发生重新交联，并与以后要讲的交联过程相似。能活化游离硫的促进剂在它们未被分解而残留下来之后，当然也能使交联的多硫键活化并使之断裂。换言之，它们也能促进后硫化。因此，热稳定性高的促进剂最能引起后硫化。

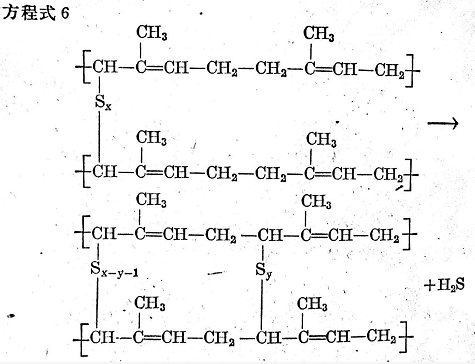

        方程式6所示之反应机理，只有交联键中的硫原子数（x）大于2时方能出现。但在以二硫代氨基甲酸盐、秋兰姆和噻唑类促进剂硫化时（以后将说明）所形成的多硫键总比用碱性促进剂形成的少。而碱性促进剂要比酸性促进剂需要较多的硫黄才能得到特定的定伸强度。因此，这种后硫化现象在碱性促进剂的硫化胶中要比酸性促进剂的硫化胶更加显著。
        尽管交联度和抗张应力有所增加，后硫化总是使机械性能和弹性受到损害。根据图1和图2，如果交联密度继续上升，硫化胶将进入皮革状态区域。这时机械性能和弹性都将遭受严重损害，因而制品没有多大使用价值。

       这些后硫化过程，以及环化作用都是质量的破坏性反应，也属于整个复杂的老化过程中的一环。
